Calpeda B-NM4 25/160AE (код: 61800031000) моноблочный центробежный насос с регулятором частоты I-MAT, бронза (n = 1450 1/min) 0,37КВт, 3 фазы

Конструкция

Центробежные моноблочные насосы с прямым подсоединением двигатель-насос и общим валом. до 15 кВт, конструкция длястандартных двигателей IEC с интегрированным упорнымподшипником от 18,5 до 75 кВт (конструкция Stub-shaft).

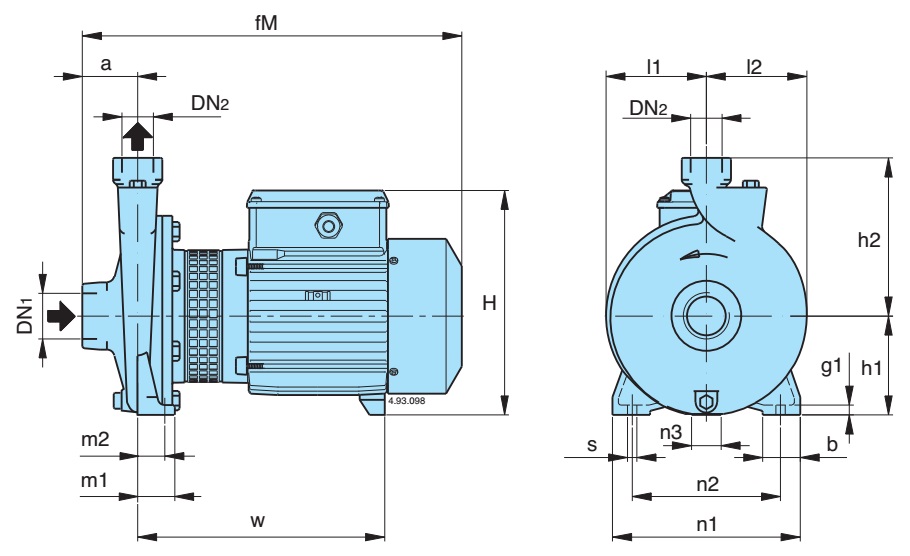

Корпус насоса с осевым всасывающим патрубком и верхнимрадиальным подающим раструбом; основные размеры и тех.характеристики в соответствии с EN 733.
NM(S)4: Версия с корпусом насоса и соединительной частью из чугуна.
B-NM(S)4: Версия с корпусом насоса и соединительной частью / крышкой избронзы. Бронзовые насосы поставляются полностью окрашенными.
Раструбы: фланцы EN 1092-2, PN 10.
Контрфланцы: по требованию.

Применение

Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%).
Водоснабжение.
Использование в установках теплоснабжения, кондиционирования, охлаждения и циркуляции.
Использование в бытовой и промышленной сфере.
При необходимости, работа с пониженным уровнем шума.
Ирригация.

Эксплуатационные ограничения

Температура жидкости от -10°С до +90°С.
Температура окружающего воздуха не более 40°С.
Манометрическая высота всасывания не более 7 м.
Максимально допустимое конечное давление в корпусе насоса: 10 бар (16 бар для насосов NM 65/12, NM 65/16 и NM 80/16).
Непрерывный режим эксплуатации.

Электродвигатель

Индукционный 4-полюсный двигатель, 50 Гц, 1450 об /мин.
NM4, NMS4: трехфазный до 3 кВт - 230/400 В (±10%);
от 4 до 75 кВт - 400/690 В (±10%).
Изоляция класса "F". Защитное устройство IP 54.
Двигатель предрасположен для работы с инвертором то 1,1 кВт. Класс энергосбережения IE2 для трехфазных двигателей мощностью от 0,75 кВт до 5,5 кВт, IE3 от 7,5 кВт.
Конструкция в соответствии со стандартом EN 60034-1; EN 60034-30.

Специальные исполнения под заказ

- другие напряжения. - частота 60 Гц (см. каталог для частоты 60 Гц).
- с защитным устройством IP 55. - специальные мех. уплотнения.
- для среды с более высокой или более низкой температурой.
- двигатель предрасположен для работы с инвертором до 0,75 кВт.

NM4 Стандартное исполнение.
P2 Номинальная мощность двигателя.
B-NM4 Исполнение из бронзы.

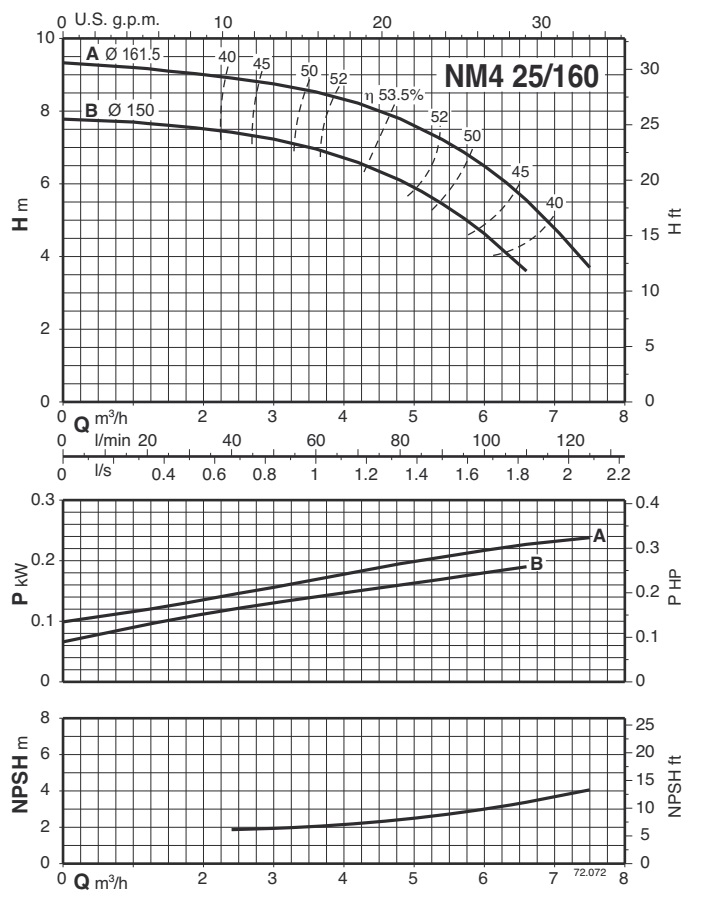

Н Общая высота напора в м.
* Максимальная манометр, высота всасывания 1-2 м.
Допуски согласно стандарта UNI EN ISO 9906:2012.

ГИДРАВЛИКА НА ВЫСШЕМ УРОВНЕ

Геометрия рабочего колеса и корпуса насоса оптимизированы для достижения максимальной эффективности и высокой мощности всасывания.

ГИБКОСТЬ

Возможность выбора материала (чугуна или бронзы) для части, контактирующей с жидкостью, что позволяет использовать насосы с жидкостями различной природы.

КОМПАКТНЫЙ ДИЗАЙН

Компактная конструкция позволяет легко устанавливать устройство в ограниченном пространстве.

ЭКСКЛЮЗИВНЫЙ ДИЗАЙН

Запатентованная защищающая решетка предотвращает контакт с вращающимися частями насоса, обеспечивая таким образом безопасность для пользователей, и позволяет проводить проверку уплотнения.

НАДЕЖНОСТЬ

Параметры подшипников и вала разработаны таким образом, чтобы обеспечивать снижение напряжения для достижения высокой надежности при любых условиях эксплуатации.
