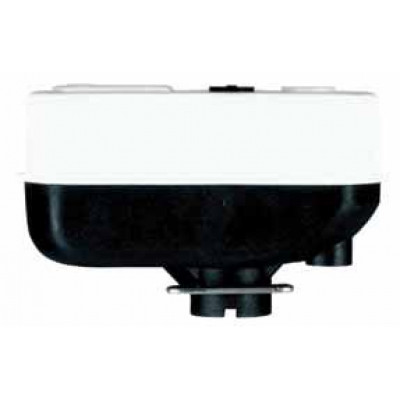

Сервоприводы MOTORHEAD могут быть установлены на клапаны серии COMPACT MOTOR очень быстро, просто и надёжно. Сервопривод соединяется с клапаном простым толчком вниз и фиксируется металлической шпилькой.

Сервоприводы MOTORHEAD доступны в следующих версиях:

- ОДНОНАПРАВЛЕННЫЙ: поворот затвора на 90° по часовой стрелке в положения «открыто» или «закрыто». Устанавливается только на двухходовые шаровые краны.

- ДВУНАПРАВЛЕННЫЙ: сервопривод обеспечивает открывание-закрывание в двух направлениях – по часовой и против часовой стрелки.

Может быть установлен на двухходовой, трехходовой кран, бай-пасс.

Сервоприводы MOTORHEAD могут быть:

- БЕЗ РЕЛЕ - 3 точки контроля (девиатор), нейтральный - синий провод, фаза открывания - зеленый провод, фаза закрывания – коричневый провод (см. схему электропроводки). Обслуживается только один сервопривод.

- С РЕЛЕ – 2 точки контроля (выключатель) нейтральный провод синий, коричневый провод – фиксированная фаза, зеленый провод - контроль открывания (см. схему электропроводки).

Могут обслуживаться несколько приводов.

Обе версии работают в режиме «включено-выключено» (полностью открыто или полностью закрыто).

При соответствующей команде, сервопривод без реле может быть остановлен в промежуточной позиции.

Сервоприводы MOTORHEAD комплектуются:

  • серым проводом (сигнал полного открытия, команда с реле насоса и т.д.)
  • Micro-Switch (свободный контакт) для вспомогательного открывания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Электромотор Одно- или двунаправленный
Электр. параметры 220/24v 50Hz (60Hz - заказ)
Скорость манёвра (поворот на 90°) 45сек. при вращ. моменте на штоке 8 Nm
10ceк. при вращ. моменте на штоке 5 Nm
Потребляемая энергия От 3,5 до 8 Va
Класс защиты ІР 44
Электр. ёмкость свободного контакта 1А резист.
Температура окр. среды -10° +50°
Корпус из огнестойкого пластика – класс V.0

Электрические соединения

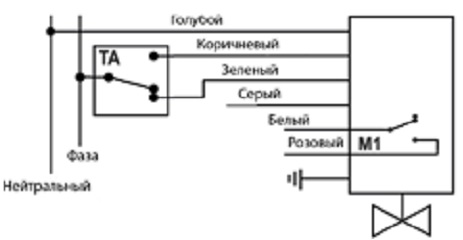

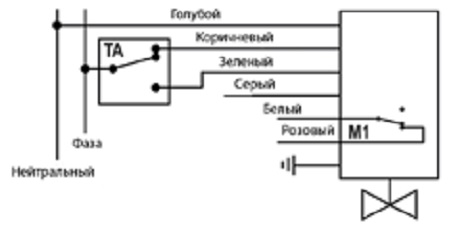

Электропривод без реле

1)Открыто



2)Закрыто


L1 Фаза с открытым клапаном
ТА Термостат
М1 Свободный контакт
Наличие фазы на зеленом проводе определяет открытие клапана, фаза на коричневом
проводе - закрытие.

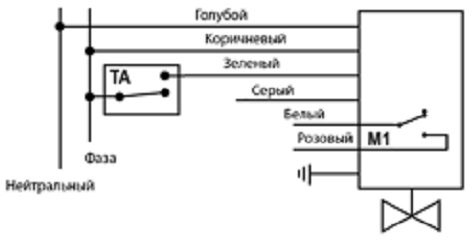

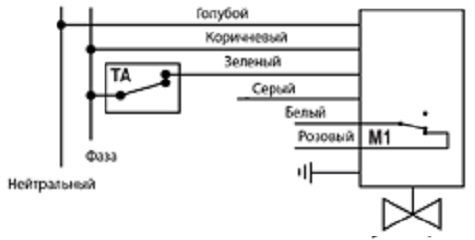

Электропривод с реле

1)Открыто



2)Закрыто

L1 Фаза с открытым клапаном
ТА Термостат
М1 Свободный контакт

Наличие фазы на зеленом проводе определяет открытие клапана, в то же время, отключение
фазы на том же проводе, приводит к закрытию (электрическое автозакрытие).

обе модели сервопривода, с и без реле, при отсутствии электрического питания
остаются в том же положении, в котором они находятся.
