- Производитель:
- Модель:MXH
- Артикул:121384
- Доступно:Есть в наличии100
- Показать все характеристики
Гибкость
Разные варианты: резьбовые, Victaulic и фланцевые.
Повышенная безопасность
Переднее всасывающее отверстие для лучшего всасывания.
Надежность
Все гидравлические компоненты, контактирующие с водой изготовлены из нержавеющей стали, работа с жидкостями с температурой от -15°С до +110°С.
Прочность
Корпус насоса монолитный со стенками большой толщины, открыт только с одной стороны, с упрочненными входным и выходным патрубками.
Компактность
Муфта насос-двигатель очень компактная.
Лучшая защита
от утечек через уплотнения. Крышка насоса отделена от крышки двигателя. Возможен осмотр уплотнения через боковые отверстия между двумя стенками.
Конструкция
Моноблочные горизонтальные многоступенчатые насосы из хромоникелевой стали.Компактная и очень прочная конструкция с компактной муфтой насос-двигатель и двигателем с опорными ножками.Корпус насоса монолитный, открыт только с одной стороны (барабанного типа), фронтальный всасывающий раструб и радиальный подающий раструб вверху.
Применение
Водоснабжение.
Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для нержавеющей стали (по требованию поставляются насосы с уплотнением из особых материалов).Универсальный насос, использование в быту, в промышленности, на садовых участках и для полива.
Эксплуатационные ограничения
Температура жидкости от -15°С до +110°С.
Температура окружающего воздуха не более 40°С.
Максимально допустимое конечное давление в корпусе насоса: 10 бар.
Электродвигатель
Индукционный 2-полюсный двигатель, 50 Гц, 2900 об /мин.
MXH: трехфазный до 3кВт - 230/400 В (±10%);
от 4 до 7.5 кВт - 400/690 В (±10%).
Изоляция класса "F"
Защитное устройство IP 54.
Двигатель предрасположен для работы с инвертором то 1,8 кВт.
Класс энергосбережения IE2 для трехфазных двигателей мощностью от 0,75 кВт.
Конструкция в соответствии со стандартом EN 60034-1; EN 60034-30. EN 60335-1, EN 60335-2-41.
Специальные исполнения под заказ
- Насос с отверстиями с муфтами Victaulic (МХН-V).
- Насос с фланцевыми отверстиями (МХН-F).
- Другие напряжения.
- Частота 60 Гц (см. каталог для частоты 60 Гц).
- С защитным устройством IР 55.
- Специальные мех. уплотнения.
- Уплотнительные кольца из витона.
- Для среды с более высокой или более низкой температурой.
Конструкционные материалы
| Составная часть | Материал |
| Корпус насоса Корпус каскада Уплот. кольцо раб. колеса Рабочее колесо Крышка корпуса Распорная втулка | Хромоникелевая сталь 1.4301 ЕN 10088 (АISI 304) Хромоникелевая сталь 1.4301 ЕN 10088 (АISI 304) РТFЕ (Тефлон) Хромоникелевая сталь 1.4301 ЕN 10088 (АISI 304) Хромоникелевая сталь 1.4301 ЕN 10088 (АISI 304) Хромоникелевая сталь 1.4301 ЕN 10088 (АISI 304) Хромоникелевая сталь 1.4305 ЕN 10088 (АISI 303) |
| Вал насоса Пробка | Хромоникелевая сталь 1.4305 ЕN 10088 (АISI 303) Хромоникелевая сталь 1.4305 ЕN 10088 (АISI 303) |
| Мех. уплотнение с гнездом по стандарту ISO 3069 | Алюмоксидная керамика, уголь. ЕРDМ (другие материалы по требованию) |
| Модель | 230V A | 400V A | P2 | Q m³h | 0 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | |||||||
| kW | HP | l/min | 0 | 133,3 | 166,6 | 200 | 233 | 266 | 300 | 333 | 366 | 400 | |||||||||
| MXH 2004/A | - | 9,6 | 4 | 5,5 | H, м | 71,5 | 64,5 | 62,5 | 60,5 | 57,5 | 54,5 | 50 | 45 | 38 | 29 | ||||||
P1 Максимальная потребляемая мощность.
P2 Номинальная мощность двигателя.
Н Общая высота напора в м.
Допуски согласно стандарта UNI EN ISO 9906:2012.
| Размеры и вес |
| Модель | Вес, кг | DN1 | DN2 | мм | ||||||||||||||
| ISO 228 | fM | AG | AS | a | H | h2 | m4 | m5 | n4 | n5 | w1 | b1 | s1 | w | g2 | |||
| MXH EI 2004/A | 46,5 | G 2" | G 1 1/2" | 606 | 210 | 118 | 180,5 | 444 | 192 | 205 | 175 | 180 | 140 | 15 | 54 | 54 | 112 | 6* |
| Вид в разрезе |

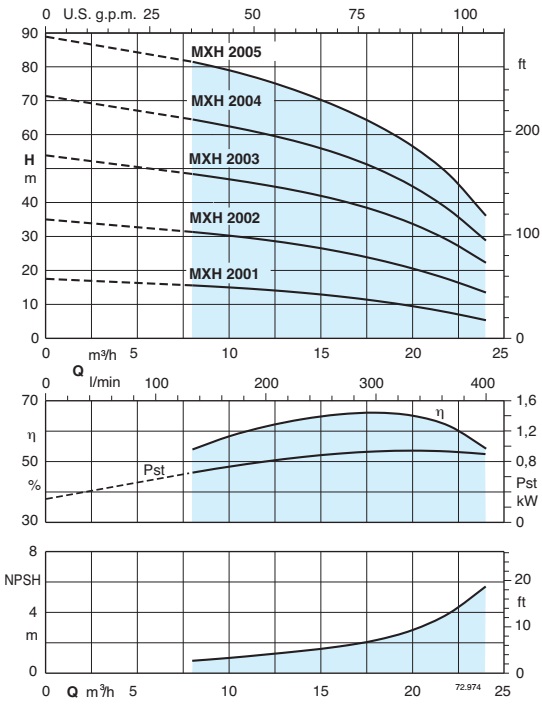

| Графики всей линейки насосов NM, NMD |
| Насосы | |
| Модель насоса | |
| Тип насоса | консольный |
