Calpeda NR4 EI 40/160A (код: I70MB0320000) циркуляционный насос In-line с сухим ротором и частотным преобразователем и 2мя датчиками0,37КВт, 3 фазы H=8,1м, Q=7,5м³/ч

КОМПАКТНЫЙ ДИЗАЙН

Компактная конструкция позволяет легко устанавливать устройство в
ограниченном пространстве.

ИДЕАЛЬНАЯ ЖИДКОСТНАЯ ДИНАМИКА

Идеальная динамика движения жидкости в зоне соединения между рабочим колесом и корпусом насоса позволяет снизить потери и, следовательно, увеличить КПД насосов.

ЭКСКЛЮЗИВНЫЙ ДИЗАЙН

Инновационная защитная сетка (запатентованная) предотвращает контакт с вращающимися частями насоса, что обеспечивает безопасность пользователей и возможность визуального контроля уплотнения.

ИННОВАЦИОННАЯ ГИДРАВЛИКА

Геометрия рабочего колеса оптимизирована для получения максимального КПД и наилучшей всасывающей способности.

НЕПРИВЫЧНАЯ ТИШИНА

Каналы для жидкости спроектированы с учетом обеспечения минимального уровня шума.

Конструкция

Центробежные насосы с одним рабочим колесом с прямым подсоединением двигатель-насос и общим валом.Корпус насоса имеет всасывающий и подающий раструбы одинакового диаметра и расположенные на одном валу (многорядное исполнение).

Раструбы: Фланцы ЕМ 1092-2. РМ 10

Контрфланцы (по требованию)

Применение

Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0.2%). Использование в установках теплоснабжения, кондиционирования, охлаждения и циркуляции. Использование в бытовой и промышленной сфере. При необходимости, работа с пониженным уровнем шума (п = 1450 об/мин.).

Эксплуатационные ограничения

Температура жидкости от -10°С до +90°С.
Температура окружающего воздуха не более 40°С. Манометрическая высота всасывания не более 7 м.
Максимально допустимое конечное давление в корпусе насоса: 10 бар.
Непрерывный режим эксплуатации.

Электродвигатель

Индукционный 4-полюсный двигатель, 50 Гц, 1450 об /мин.
NR4: трехфазный до 3 кВт - 230/400 В (±10%);
для 4 кВт - 400/690 В (±10%).
NR4M: монофазный 230 В (±10%)
Индукционный 2-полюсный двигатель, 50 Гц, 2900 об/мин
NR: трехфазный до 3 кВт - 230/400 В (±10%);
для 4 кВт до 18,5 кВт - 400/690 В (±10%).
NRM: монофазный 230 В (±10%)
Изоляция класса "F"
Защитное устройство IP 54.
Двигатель предрасположен для работы с инвертором то 1,1 кВт.для NR4 и от 2,2 кВт для NR4.
Класс энергосбережения IE2 для трехфазных двигателей мощностью от 0,75 кВт до 5,5 кВт, IE3 от 7,5 кВт.
Конструкция в соответствии со стандартом EN 60034-1; EN 60034-30. EN 60335-1, EN 60335-2-41.

Специальные исполнения под заказ

- другие напряжения.
- частота 60 Гц (см. каталог для частоты 60 Гц).
- с защитным устройством IP 55.
- специальные мех. уплотнения.
- для среды с более высокой или более низкой температурой.
- двигатель предрасположен для работы с инвертором до 0,75 кВт NR4 и 1,5 кВт NR4.

Конструкционные материалы

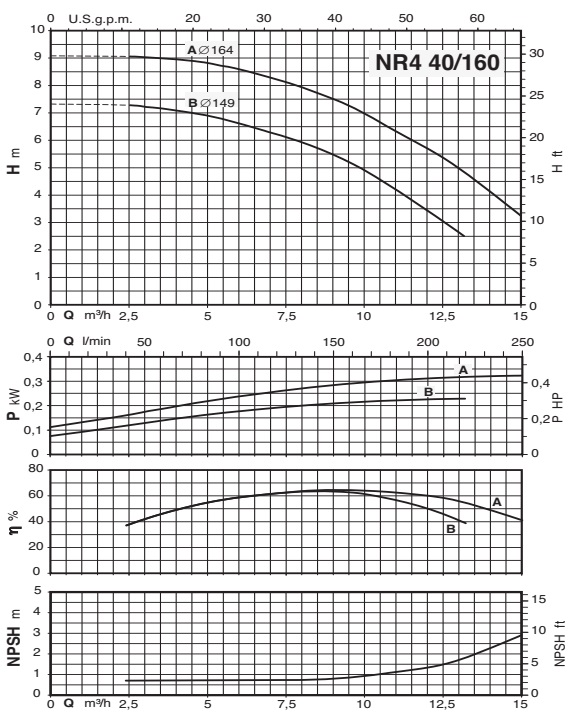

P1 Максимальная потребляемая мощность.
P2 Номинальная мощность двигателя.
Н Общая высота напора в м.
Допуски согласно стандарта UNI EN ISO 9906:2012.
