- Производитель:
- Модель:H613S
- Артикул:122117
- Доступно:Есть в наличии100

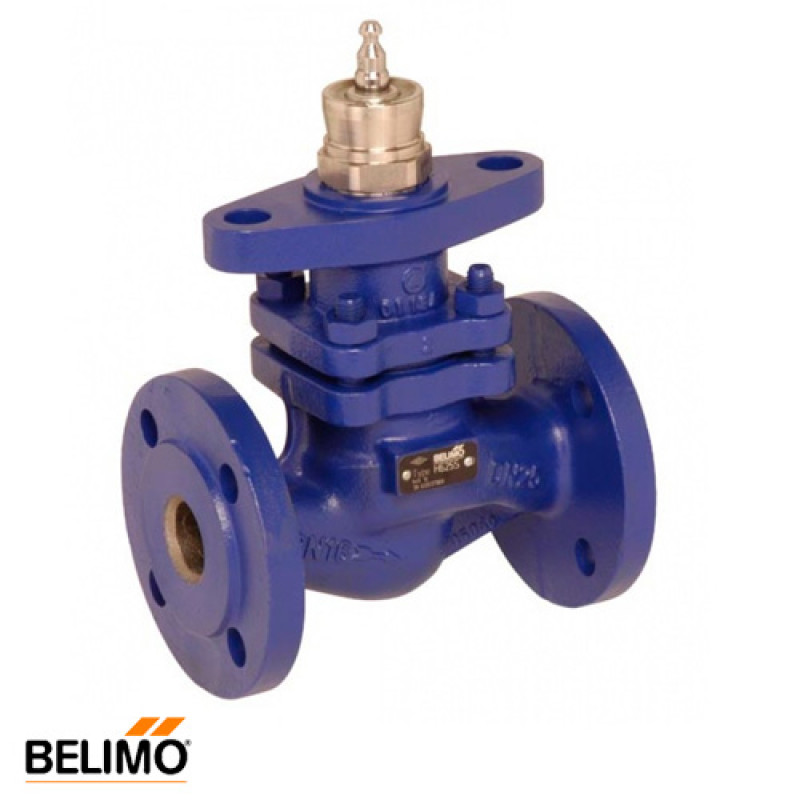

Седельный регулирующий двухходовой клапан Belimo H6...S
Двухходовые седельные фланцевые клапаны Belimo H6…S предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха, а также в водяных и паровых контурах отопительных установок.
Принцип работы двухходовых регулирующих клапанов для пара Belimo H6..S
Седельный клапан Belimo H6..S приводится в действие электроприводом линейного действия Belimo NV или AV. Электропривод управляется стандартным аналоговым сигналом или по трехточечной схеме и передвигает конус клапана - рабочий элемент - в положение, соответствующее управляющему сигналу.
Применение регулирующих клапанов Belimo H6..S
- водяные контуры в установках подготовки воздуха;
- водяные и паровые контуры в отопительных установках.
Особенности регулирующих седельных клапанов для пара Belimo H6..S
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
- возможность ручного управления, используя шестигранный ключ для поворота привода
- сфера применения: отопление, вентиляция, кондиционирование воздуха
- регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема.
Таблица подбора электроприводов Belimo к клапанам серии H6 ...S
DN, мм |
kVS,м3/ч |
3х-ход. |
Совместимость с электроприводом |
15 |
0,63 |
H611S |
LV24A-SZ-TPC NVK24A-SZ-TPC, NV24A-SZ-TPC, NVC24A-SZ-TPC, NV24A-TPC, NV230A-TPC, SV24A-SZ-TPC |
15 |
1 |
H612S |
|
15 |
1,6 |
H613S |
|
15 |
2,5 |
H614S |
|
15 |
4 |
H615S |
|
20 |
4 |
H619S |
LV24A-SZ-TPC NVK24A-SZ-TPC, NV24A-SZ-TPC, NVC24A-SZ-TPC, NV24A-TPC, NV230A-TPC, SV24A-SZ-TPC |
20 |
6,3 |
H620S |
|
25 |
6,3 |
H624S |
LV24A-SZ-TPC NVK24A-SZ-TPC, NV24A-SZ-TPC, NVC24A-SZ-TPC, NV24A-TPC, NV230A-TPC, SV24A-SZ-TPC |
|
10 |
H625S |
|
32 |
16 |
H632S |
LV24A-SZ-TPC NVK24A-SZ-TPC, NV24A-SZ-TPC, NVC24A-SZ-TPC, NV24A-TPC, NV230A-TPC, SV24A-SZ-TPC |
40 |
25 |
H640S |
LV24A-SZ-TPC NVK24A-SZ-TPC, NV24A-SZ-TPC, NVC24A-SZ-TPC, NV24A-TPC, NV230A-TPC, SV24A-SZ-TPC |
50 |
40 |
H650S |
LV24A-SZ-TPC NVK24A-SZ-TPC, NV24A-SZ-TPC, NVC24A-SZ-TPC, NV24A-TPC, NV230A-TPC, SV24A-SZ-TPC |
65 |
58 |
H664S |
LV24A-SZ-TPC NVK24A-SZ-TPC, NV24A-SZ-TPC, NVC24A-SZ-TPC, NV24A-TPC, NV230A-TPC, SV24A-SZ-TPC |
65 |
63 |
H665S |
EV24A-SZ-TPC, EVC24A-SZ, EV24A-TPC, EV230A-TPC |
80 |
90 |
H680S |
EV24A-SZ-TPC, EVC24A-SZ, EV24A-TPC, EV230A-TPC |
100 |
145 |
H6100S |
EV24A-SZ-TPC, EVC24A-SZ, EV24A-TPC, EV230A-TPC |
125 |
220 |
H6125S |
EV24A-SZ-TPC, EVC24A-SZ, EV24A-TPC, EV230A-TPC |
150 |
320 |
H6150S |
EV24A-SZ-TPC, EVC24A-SZ, EV24A-TPC, EV230A-TPC |
Характеристики товара: Двухходовой седельный клапан Belimo H611S DN 15 Kvs 0,63
| Бренд | Belimo |
| Страна регистрации производителя |
|
| Тип клапана |
|
| Диаметр |
|
| Исполнение |
|
| Тип присоединения |
|
| Рабочая температура |
|
| Материал |
|
| Рабочее давление |
|
| Значение Kvs, м³/час |
|
| Сфера применения |
|
| Гарантия |
|
