Belimo NVKC24A-SZ-TPC (NVFY24-MFT(-E)) Электропривод седельного клапана

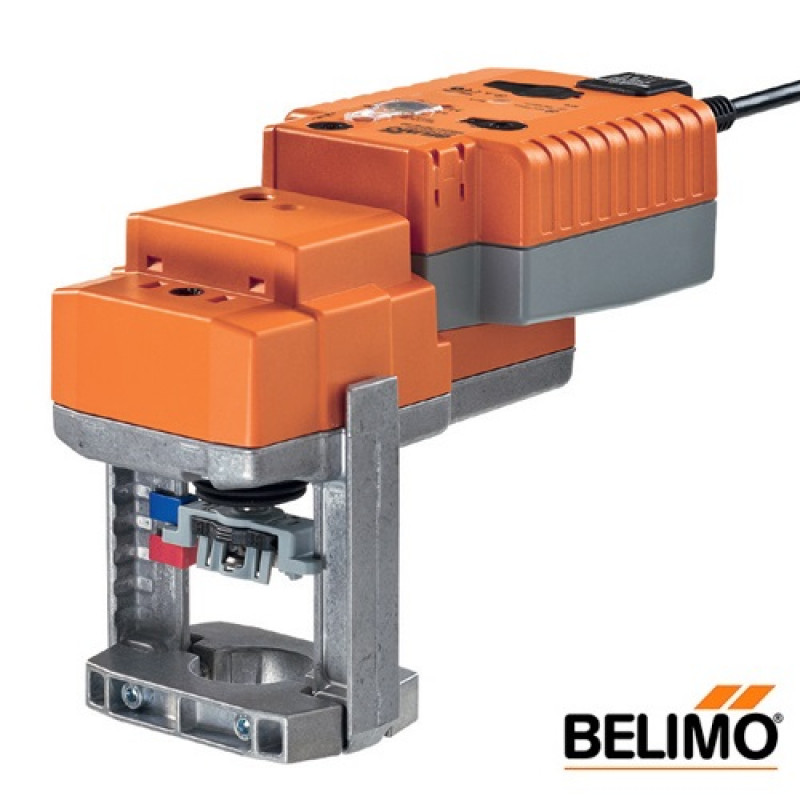

Электропривод Belimo NVKC24A-SZ-TPC для седельных клапанов

Привод NVKC24A-SZ-TPC (старое название NVFY24-MFT(-E)) c конденсаторным возвратом применяется для управления седельными клапанами серий H4…/H5…, H6…/H7…
Управляется привод стандартным аналоговым сигналом 0,5…10В. Напряжение питания — АС/DC 24В.
Время хода привода составляет:

• двигатель — 35с;
• конденсатор — 35с.

Модификации привода:

• NVK24A-SZ-TPC — время хода 150с;
• NVKС24A-SZ-TPC — время хода 35с.

Принцип действия
Электропривод управляется стандартным сигналом и перемещает шток клапана в положение, соответствующее управляющему сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предустановленное охранное положение (POP — power-off-position, настраивается в диапазоне 0…100%) за счет запасенной в конденсаторе энергии.
Внимание! Электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Время зарядки конденсатора до номинального уровня составляет 20 с.

Простая установка
Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод может быть закреплен на шейке клапана в любом положении.

Ручное управление
С помощью 5 мм шестигранного ключа при нажатой кнопке на корпусе привода. При подаче питания шток привода вернется на место, соответствующее управляющему сигналу.

Высокая функциональная надежность

Привод защищен от короткого замыкания и переполюсовки питания, защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Схема электрических соединений

Характеристики товара: Belimo NVKC24A-SZ-TPC (NVFY24-MFT(-E)) Электропривод седельного клапана
