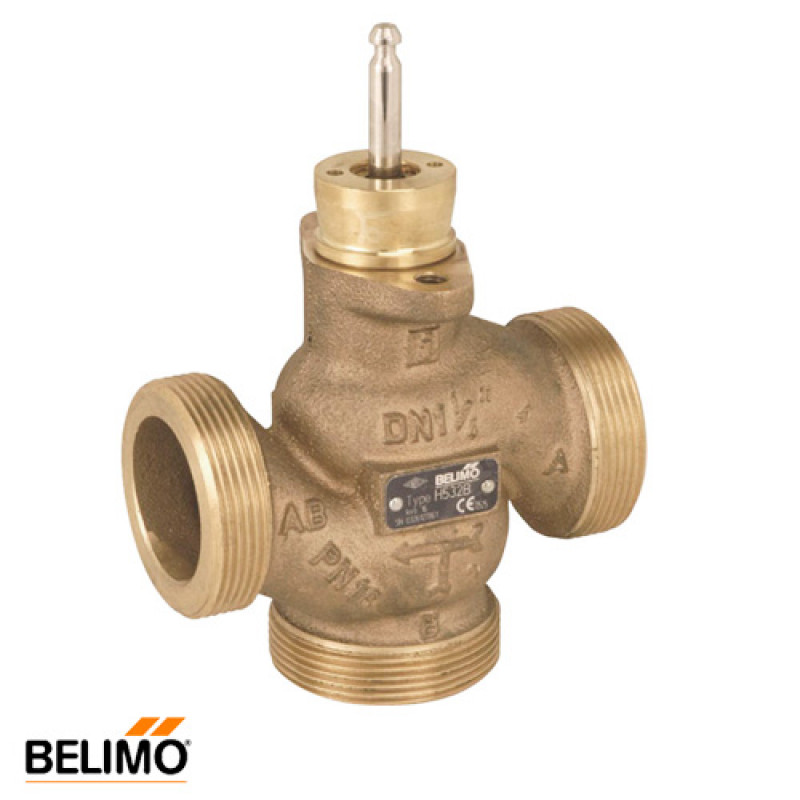

Belimo H540B G 2 1/4" DN 40 Kvs 25 Трехходовой седельный клапан

Седельные регулирующие трехходовые клапаны Belimo H5...B

Трехходовые седельные клапаны с наружной резьбой Belimo H5…B предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.

Принцип работы трехходовых регулирующих клапанов Belimo H5 ...B

Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Особенности седельных резьбовых клапанов Belimo H5 ...B

• Равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
• Возможность ручного управления, используя шестигранный ключ для поворота привода
• Может быть преобразован в двухходовой клапан путем установки заглушки на порт В
• Регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема
• Диапазон рабочих температур: -10...+120°С
• Ход штока: 15 мм

Материалы клапана:

• корпус - бронза
• конус клапана - латунь
• шток - бронза
• уплотнение штока - EPDM
• седло - нержавеющая сталь

Подбор электроприводов Belimo к клапанам H540B

Управление 0...10В: NV24A-SZ-TPC, NVC24A-SZ-TPC, SV24A-SZ-TPC

3х-точечное управление: NV230A-TPC, NV24A-TPC

С возвратной пружиной: NVK24A-SZ-TPC

При снятии питания с привода:

• NV24A-SZ-TPC клапан закрыт,
• NVK24A-SZ-TPC клапан открыт.
